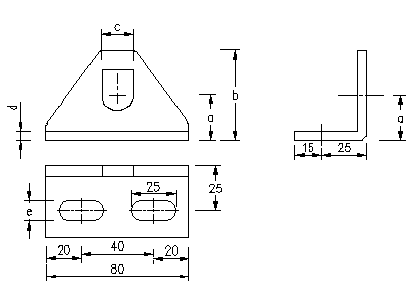

Vinkelbeslag - Lukket
Oversigt Type BL

Type a
Akselcenterhøjde		 b
Beslaghøjde		 c
Akseldiameter		 d
Godstykkelse		 e
ø Fastgørelse		 Tegning nr.
BL 25 S 25 mm 35 mm 10 mm 3 mm 9 mm 36.025.010.0301
BL 45 S 45 mm 55 mm 10 mm 3 mm 9 mm 36.045.010.0302
BL 25 25 mm 50 mm 17 mm 5 mm 11 mm 36.025.017.0501
BL 45 45 mm 70 mm 17 mm 6 mm 11 mm 36.045.017.0601
BL 65 65 mm 90 mm 17 mm 6 mm 11 mm 36.065.017.0602
