Endenavskædehjul

Dreven transportrulle

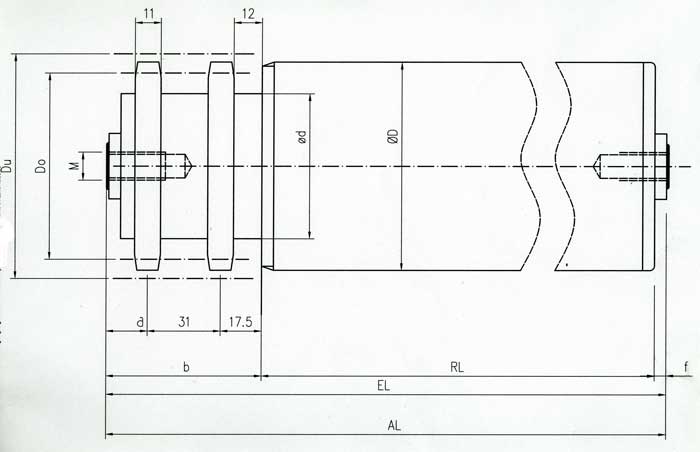

Med dobbelt stålkædehjul for 3/4" x 7/16" kæde.

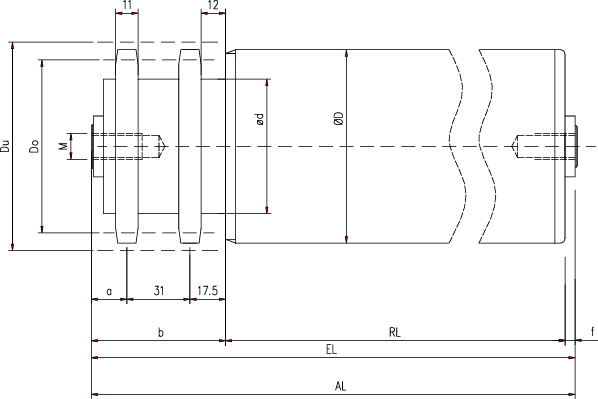

Her vist med indvendigt gevind i akslen.

Rullediametre: 76-80-89-108-133-159 mm
TANDTAL ød
mm		 øDmin.
mm		 øDo
mm		 øDu
mm		 Aksel-
diameter		 M
mm		 TEGNING NUMMER
BESTILLINGSNUMMER
13 62 76 79,59 96 20 10 27.420.130.4101
INDEX INDVENDIGT GEVIND UDVENDIGT GEVIND
 GLAT AKSELENDE
 NØGLE-
VIDDE
a 17.5 16.5 16.5 16.5
b 66 65 65 65
f 6 5 5 5
EL = RL+ 72 70 70 70
AL = RL+ 72 Efter ønske Efter ønske Efter ønske
Dimension Efter ønske Efter ønske Efter ønske Efterønske
