| OVERSIGT ENDENAVSSKÆDEHJUL | Øvrige akselender | Centerafstande 1/2"kæde |

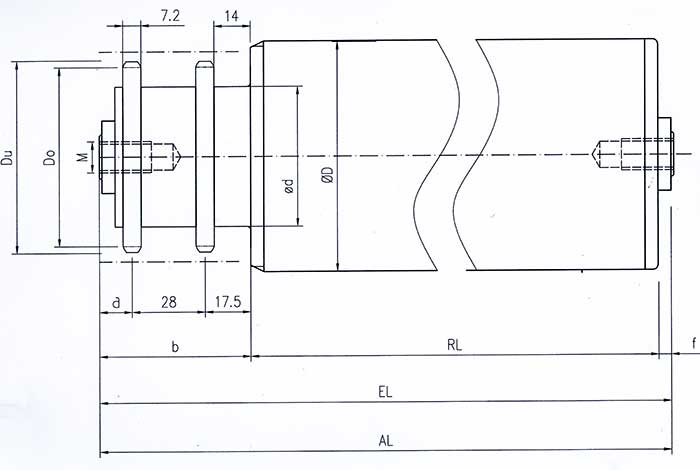

| Endenavskædehjul |
|
Rullediametre: 50-60-63.5-70-76-80-89-108 mm |
| INDEX | INDVENDIGT GEVIND |
UDVENDIGT GEVIND |
GLAT AKSELENDE |
NØGLE- VIDDE  |
| a | 12.5 | 11.5 | 11.5 | 11.5 |
| b | 58 | 57 | 57 | 57 |
| f | 6 | 5 | 5 | 5 |
| EL = RL+ | 64 | 64 | 60 | 60 |
| AL = RL+ | 62 | Efter ønske | Efter ønske | Efter ønske |
| Dimension | Efter ønske | Efter ønske | Efter ønske | Efterønske |
| TANDTAL | ød mm |
øDmin. mm |
øDo mm |
øDu mm |
Aksel- diameter |
M mm |
TEGNING NUMMER BESTILLINGSNUMMER |
| 17 | 54 | 50 | 69.11 | 81 | 17 | 10 | 27.220.170.220 |
