Endenavskædehjul

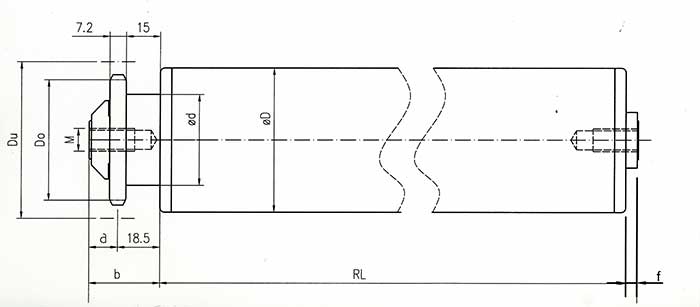

Dreven transportrulle
Med enkelt stålkædehjul for1/2" x 5/16" kæde.
Her vist med indvendigt gevind i akslen.

Rullediametre: 40-50-60-63.5-70-76-80-89-108 mm
INDEX INDVENDIGT GEVIND UDVENDIGT GEVIND
 GLAT AKSELENDE
 NØGLE-
VIDDE
a 12.5 11.5 11.5 11.5
b 31 30 30 30
f 6 5 5 5
EL = RL+ 37 35 35 35
AL = RL+ 37 Efter ønske Efter ønske Efter ønske
Dimension Efter ønske Efter ønske Efter ønske Efter ønske
TANDTAL ød
mm		 øDmin.
mm		 øDo
mm

øDu
mm

 Aksel-
diameter		 M
mm		 TEGNING NUMMER
BESTILLINGSNUMMER
13 37 40 53.06 65 17 10 27.210.130.2101
14 41 40 57.07 69 17 10 27.210.140.2102
15 45 40 61.09 73 17 10 27.210.150.2103
17 52 50 69.11 81 17 10 27.210.170.2104
19 60 60 77.16 89 17 10 27.210.190.2105
