Sidestyrruller 17 mm aksel
Oversigt ø50 - 60 - 63 - 76 - 89 - 108 mm |

D
Rullediameter
mm |
Akseldiameter
mm |
Akselgevind |
t
Godstykkelse
Rullerør
mm |
L
Mindste
Rullelængde
mm |
Tegning nummer
Bestillingsnummer |
| 50 |
17 |
M 16 |
2,0 |
75 |
31.017.050.2748 |
| 60 |
17 |
M 16 |
2,5 |
80 |
31.017.060.2749 |
| 63 |
17 |
M 16 |
2,9 |
80 |
31.017.063.2750 |
| 76 |
17 |
M 16 |
3,0 |
100 |
31.017.076.2751 |
| 89 |
17 |
M 16 |
3,0 |
100 |
31.017.089.2752 |
| 108 |
17 |
M 16 |
3,6 |
100 |
31.017.108.2753 |

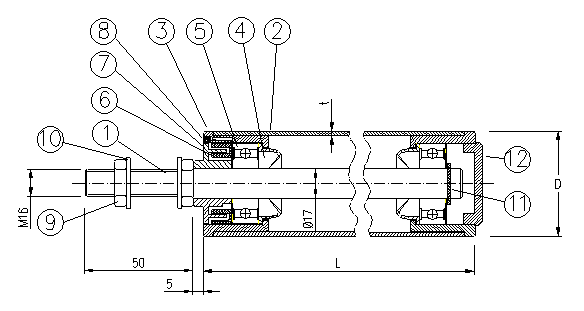

| INDEX |
BESKRIVELSE |
| 1 |
Aksel ø17 mm centerlessslebet stål |
| 2 |
Rår Stål |
| 3 |
Nav komposit |
| 4 |
Fedtkapsel komposit |
| 5 |
Præcisionskugleleje type 6003 2RS |
| 6 |
Labyrinttætning, indvendig part, komposit |
| 7 |
Labyrinttætning, udvendig part, komposit |
| 8 |
Smørenippel |
| 9 |
Møttrik M16 |
| 10 |
Spændeskive stål |
| 11 |
Seegerring U17 |
| 12 |
Endedæksel |
|
|
|
