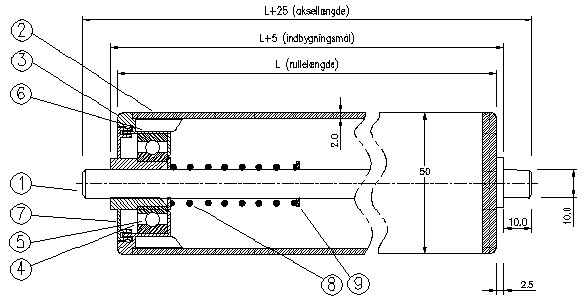

Stålrulle med springaksel 11.050.010.8319
MEGA serie 500 * Kan også leveres i rustfrit stål, aluminium og PVC
| INDEX | BESKRIVELSE |
| 1 | Aksel Ø 10 mm centerlessslebet stål |
| 2 | Rør Stålrør 50 x 2.0 mm |
| 3 | Nav komposit med labyrinttætning |
| 4 | Fedtkapsel komposit Texaco Cool Greas EP2 |
| 5 | Præcisionskugleleje type 6202 |
| 6 | Labyrinttætning, indvendig part |
| 7 | Labyrinttætning, udvendig part |
| 8 | Fjeder 10-60 |
| 9 | Stopskive 10-14 |
| Montering | I transportørvange udstanses eller bores hul for springaksel. Montering kan derefter ske uden brug af værktøj. |
| Demontering | Efter anvisning kan det være praktisk at udføre hul for udpresning af aksel ved eventuel senere udskiftning af rulle. |
| Materialer | MEGA serie 500 * Kan leveres i stål, rustfrit stål, aluminium og PVC |
Let montering * Spørg om andre dimensioner * Se også Konusruller
