Afskraber serie 8200 - CleanBoy Oversigt Afskrabere
Afskraber serie 8200

CleanBoy



Anvendelse

CleanBoy er et teknisk og prismæssigt godt produkt, som anvendes til finskrabning.
Cleanboy sammensættes i et antal til aktuel skrabebredde.


Lave driftsom-kostninger

Hårdmetalklingerne kan udskiftes i holderen.
Derudover kan de vendes så, udskiftningstidspunktet udsættes.
Tilsammen giver dette ekstra lave driftsomkostninger.

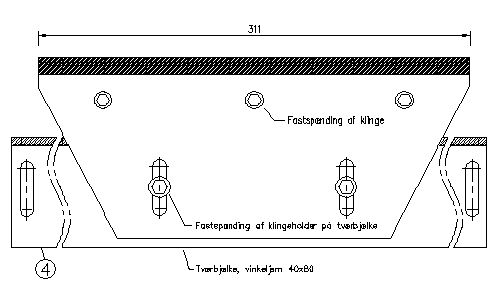

Del af tegning nummer 54.000.000.8251

1 Hrdmetalklinge
2 Klingeholder
3 Fjederelement
4 Tværbjælke
5 Spændbeslag

Monteringsvejledning
CLEAN-BOY anbringes normalt således, at bladene skraber på returbåndet ca. 200 mm efter drivtromlens centrum.
Endvidere er det, for at holde returbåndet så plant som muligt ved afskraberen, en fordel at have en returrulle placeret kort efter afskraberen.
Løsn de 2 bolte som holder klingeholderen, pos.2, til fjederelementet og træk klingeholderen til laveste stilling.
Fastpænd tværbjælken, pos.4, til transportørstativet, således at hårdmetalklingerne pos. l lige netop går fri af båndet. Tryk klingeholderne, pos.2, op, så klingerne trykker let mod båndet i hele klingernes bredde og fastspænd boltene.
Påse at klingerne indbyrdes går ca. 2 mm fri af hinanden.
